描述

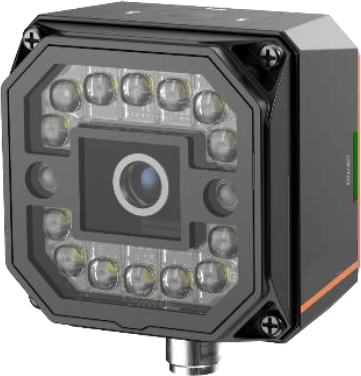

160 万像素黑白视觉传感器
视觉传感器内部植入高精度高效率视觉算法，可实现计数、有无、测量、识别等功能。可通过SCMVS 进行监视和操作，通过 RS-232、以太网输出工具结果，通过 IO 与上下游工序配合。支持视觉工具多种结果输出以及自定义结果文本输出。
功能特性
- 采用嵌入式硬件平台，可进行高速的图像处理
- 植入高精度定位、测量、识别算法，可实现计数、缺陷、有无、定位等功能
-
IO 接口丰富，可接入多路输入、输出信号
- 状态指示灯丰富，可实时查看设备状态，方便调试与维护
- 光源设计巧妙，确保照明区域亮度均匀
- 支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多种通讯模式
外形尺寸
应用行业
3C，食药品，汽车零配件
技术参数
|
型号
参数 |
BT-ILD06-WL |
BT-ILD12-WL |
BT-ILD15-WL |
|
160 万像素黑白视觉传感器 |
|||
|
工具 |
|||
|
视觉工具 |
计数：斑点计数、边缘计数、图案计数、轮廓计数缺陷：异常检测 有无：圆有无、直线有无、斑点有无、边缘有无、图案有无、轮廓有无定位：标定、定位、位置修正 逻辑：分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算 测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距测量 识别：字符识别、码识别、注册分类、注册目标检测 深度学习：目标检测、分类 |
||
|
方案能力 |
支持方案导入/导出，最多可存储 32 个方案 |
||
|
通讯协议 |
RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、 Keyence KV |
||
|
相机 |
|||
|
传感器类型 |
CMOS，全局快门 |
||
|
像元尺寸 |
3.45 µm × 3.45 µm |
||
|
靶面尺寸 |
1/2.9″ |
||
|
分辨率 |
1408 × 1024 |
||
|
最大采集帧率 |
60 fps |
||
|
动态范围 |
71.4 dB |
||
|
信噪比 |
41 dB |
||
|
增益 |
0 dB ~ 15 dB |
||
|
曝光时间 |
16 μs ~ 1 sec |
||
|
像素格式 |
Mono 8 |
||
|
黑白/彩色 |
黑白 |
||
|
电气特性 |
|||
|
数据接口 |
Fast Ethernet（100Mbit/s） |
||
|
数字 I/O |
17-pin M12 接口提供供电、以太网、数字 IO、串口功能：2 个输入信号（Line0/1），3 个输出信号（Line5/6/7），3 个可配置输入输出（Line2/3/4），1 个外部按钮输入（BUTTON） 输出信号的 NPN 或 PNP 类型可配 |
||
|
供电 |
24 VDC |
||
|
最大功耗 |
48 W@24 VDC |
||
|
结构 |
|||
|
镜头接口 |
M12-mount，机械对焦 |
||
|
焦距 |
6 mm |
12.4 mm |
14.8 mm |
|
镜头罩 |
透明镜头罩，可选购半偏振镜头罩或全偏振镜头罩 |
||
|
光源 |
14 颗LED：白色（默认出厂）/红色/蓝色/近红外 |
||
|
指示灯 |
电源指示灯PWR，网络指示灯 LNK，状态指示灯 STS，结果显示指示灯 OK/NG |
||
|
外形尺寸 |
65.2 mm × 65.2 mm × 47 mm |
||
|
重量 |
约 280 g |
||
|
IP 防护等级 |
IP67（正确安装镜头以及线缆的情况下） |
||
|
温度 |
工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃ |
||
|
湿度 |
20% ~ 95%RH 无冷凝 |
||
检测范围
|
镜头焦距 |
安装距离 |
视野范围 |
单像素精度 |
|
6 mm |
5 mm |
4.05 mm × 2.94 mm |
0.003 mm |
|
2000 mm |
1619.20 mm × 1177 60mm |
1.150 mm |
|
|
12.4 mm |
70 mm |
27.42 mm × 19.94 mm |
0.019 mm |
|
2000 mm |
783.48 mm × 569.81 mm |
0.556 mm |
|
|
14.8 mm |
80 mm |
26.26 mm × 19.10 mm |
0.019 mm |
|
2000 mm |
656.43 mm × 477.71 mm |
0.466 mm |
