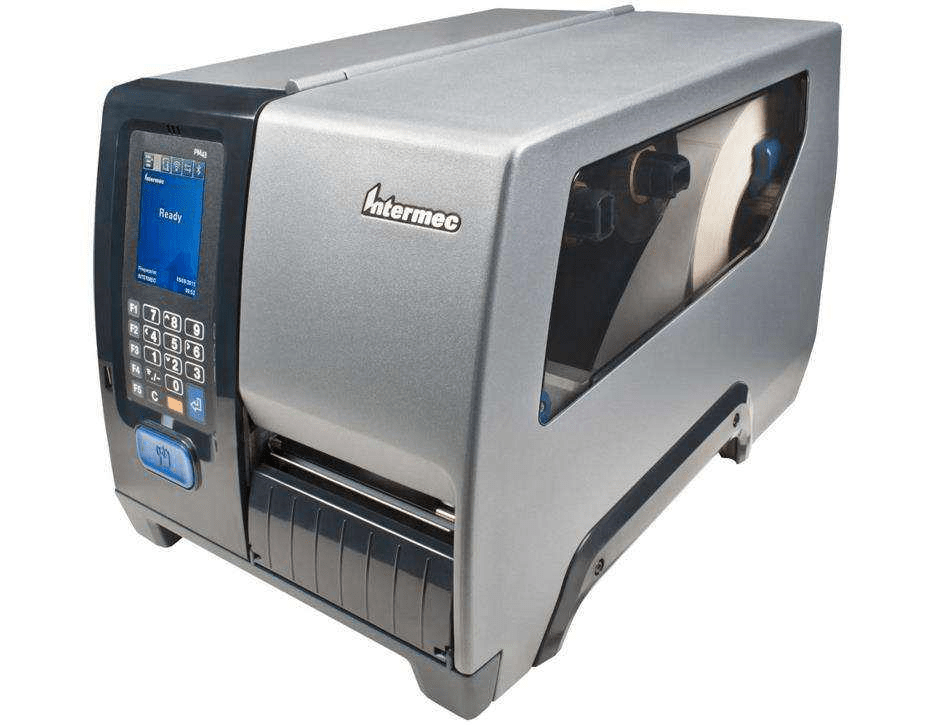

PM43/PM43c/PM23c技术参数
描述
工业中端直热式和热转印式标记、票据和标签打印
机。还可打印RFID。
物理特性
PM43：长x高x宽：483 x 295 x 284 mm
(19.0 x 11.6 x 11.2 in); 重量：15.82 kg (34.88 lbs)
PM43c：长x高x宽：431 x 181 x 253 mm
(17.0 x 7.1 x 9.9 in)；重量：12.5 kg (27.65 lbs)
配备了穹顶门的PM43c：
长x高x宽：500 x 245 x 253 mm (19.6 x 9.6 x 9.9 in)；
重量：12.71 kg (28.02 lbs)
PM23c：长x高x宽：431.84 x 181 x 205.5 mm
(17 x 7.13 x 8.09 in)
配备了穹顶门的PM23c：长x高x宽：500.22 x
181 x 244.87 x 205.5 mm (19.69 x 9.64 x 8.09 in)
配备了行李标签门的PM23c：长x高x宽：431.84 x
181 x 207 x 205.5 mm (17 x 8.15 x 8.09 in)；重量：9.5
kg (21 lbs)
PM43/43C打印规格
*大宽度为203 dpi：108 mm (4.25 in)
*大宽度为300 dpi：106 mm (4.17 in)
*大宽度为406 dpi：104 mm (4.09 in)
*大长度为203 dpi：4.8 m (15.75 ft)
*大长度为406 dpi：1.2 m (3.94 ft)
PM23C打印规格
*大宽度为203 dpi：56 mm (2.2 in)
*大宽度为300 dpi：56 mm (2.2 in)
*大宽度为406 dpi：64 mm (2.5 in)
RFID标准与频率
18000-6C / EPC Class 1 Generation 2
865-928 MHz 无线通信，依据本地的 UHF RFID规定
进行配置,包括FCC和ETSI。联系当地代表询问特定
地区的供应情况。
打印速度
203/300 dpi时：100–300 mm/s（4–12 ips）
406 dpi时：100-250 mm/s（4-10 ips）
打印分辨率
203 dpi时：8 dots/mm
300 dpi时：11.8 dots/mm
406 dpi时：16 dots/mm
介质
类型：标签与吊牌，无离型纸与离型纸介质
PM43/43c *大/*小宽度：
114/19 mm (4.5/0.75 in)
厚度：3 至10.4 mil
PM43/43c *大/*小宽度：68/19 mm (2.7/0.75 in)
配置：卷筒纸或折叠纸
传感：缺漏、凹痕、污点、连续不断
标签卷*大直径：长门型号为152 mm (6 in)；其他所有
型号为213 mm (8.38 in)
标签卷轴芯：38-76 mm (1.5-3 in)
类型：碳带
PM43 卷轴*大直径：
80 mm (3.15 in)，约450 m
PM23/43 卷轴*大直径：
61 mm (2.40 in)，229 m
卷轴芯ID：25 mm (1 in)
类型：石蜡、中端、树脂型
正版霍尼韦尔介质：
www.honeywellaidc.com/media
接口
标准：
• 以太网 10/100 Mbps
• RS-232，*高 115.2 KB/s
• 支持串口协议：
– 指纹/直传协议：XON/XOFF，ENQ/
ACK，DSR/DTR，RTS/CTS
– IPL：XON/XOFF，霍尼韦尔标准.协议
• USB 2.0
• USB主机接口（PM23c/PM43c为X1，PM43 为X2）
可选：
• 并行 IEEE 1284
• 工业接口（8个数字输入/输出，4个模拟继电器，1个
RS232/ 422/485端口）
• 双串行端口RS-232、RS-422、RS-485和20mA电
流环路
• 双USB主机接口
无线：
• IEEE 802.11 b/g/n + Bluetooth
• Wi-Fi认证，CCX (Cisco) version 4认证
• 静态WEP（64位和128位），动态
WEP（TLS，TTLS，PEAP，LEAP，EAP-FAST）
，WPA（TKIP/ CCKM个人和企业），WPA2（AES-
CCMP/ CCKM个人和企业）
• 多个工业天线选项，可提供*大的覆盖范围
支持的协议：
• TCP/IP 套件（TCP、UDP、ICMP、IGMP 等）、LPR/
LPD、FTP、BOOTP、DHCP、HTTP、 SNMPv1/2c/3，
支持SNMP-MIBII – 通过UDP/IP （含私有企业MIB）
，SMTP
• 支持IPv4和IPv6
软件
打印机命令语言：
• IPL，DP，ZSim2 (ZPL-II)，DSim (DPL)
• 已为SAP和Oracle ® WMS启用XML
应用程序/驱动：
• InterDriver Windows ® 打印机驱动
• CUPS驱动，用于Linux
• 用于SAP的霍尼韦尔设备类型
• 霍尼韦尔标签设计与打印程序包
Smart Printing 打印语言：
• 打印机专用霍尼韦尔C#语言
— Smart Printing开发者资源套装
— 使用.NET兼容的开发环境写程序
• Honeywell Fingerprint
— 使用Honeywell Fingerprint应用程序生成器
配置与设备管理支持：
• PrintSet，用于配置打印机
• SmartSystems，用于远程管理
• 精致的web接口，用于配置、升级和一对一管理
• Wavelink Avalanche
条形码符号
支持所有1D和2D符号。
支持的标准
UPC/EAN货运容器序号；UCC/EAN 128
货运容器序号；MH10.8货运标签；AIAG （货运部件
标签）；OGMARS；POSTNET；HIBCC；ISBT 128
；GM1724；UPS运输标签；全球传输标签
字体
Monotype字体引擎
非拉丁字体通过WTLE供应
图形
支持PCX、PNG、GIF和BMP 文件格式。其他格式可
通过标签生成工具支持。
内存
标准：128 MB闪存，128 MB SDRAM，多GB的USB内
存设备（FAT16/ FAT32）
用户界面
彩色触摸UI,图标UI
用户界面语言
在彩色触摸LCD屏和网页界面上：英语、俄语、德语、
法语、葡萄牙语、西班牙语、意大利语、韩语、简体和
繁体中文
电源
交流电压：100到240 VAC，45到65Hz
PFC法规：IEC320/C14
功率消耗：待机9W；峰值 300W
操作环境
环境操作温度：
+5°C至+40°C（+41°F至+104°F）
储存温度：
-20°C~+70°C（-4°F~+152°F）
湿度：20 至 80%，非冷凝
法规许可
符合RoHS规定，CE（EN55022 Class A）FCC Class
A，UL/cUL，D Mark和CCC
选件与附件
请参考OM系列附件指南查看完整详情：一体性的自
行剥离器含衬纸剥离功能，标贴剥离传感器（LTS），
介质缺乏传感器，介质供应hub口，并行接口面板，
实时时钟，RFID UHF，其他串行接口面板 1 ， 工业接口
面板 1 ， 可折叠碳带和离型轴芯 2 ，切割器 2 ， 无离型纸
2 ， 整批标签/衬垫复卷机 3
1 在使用IPL固件时不适用。
2 仅与PM43和PM43c兼容。
3 仅与PM43兼容。
