描述
| 型号
参数 |
MV-CH310-10GM | MV-CH310-10GC | |

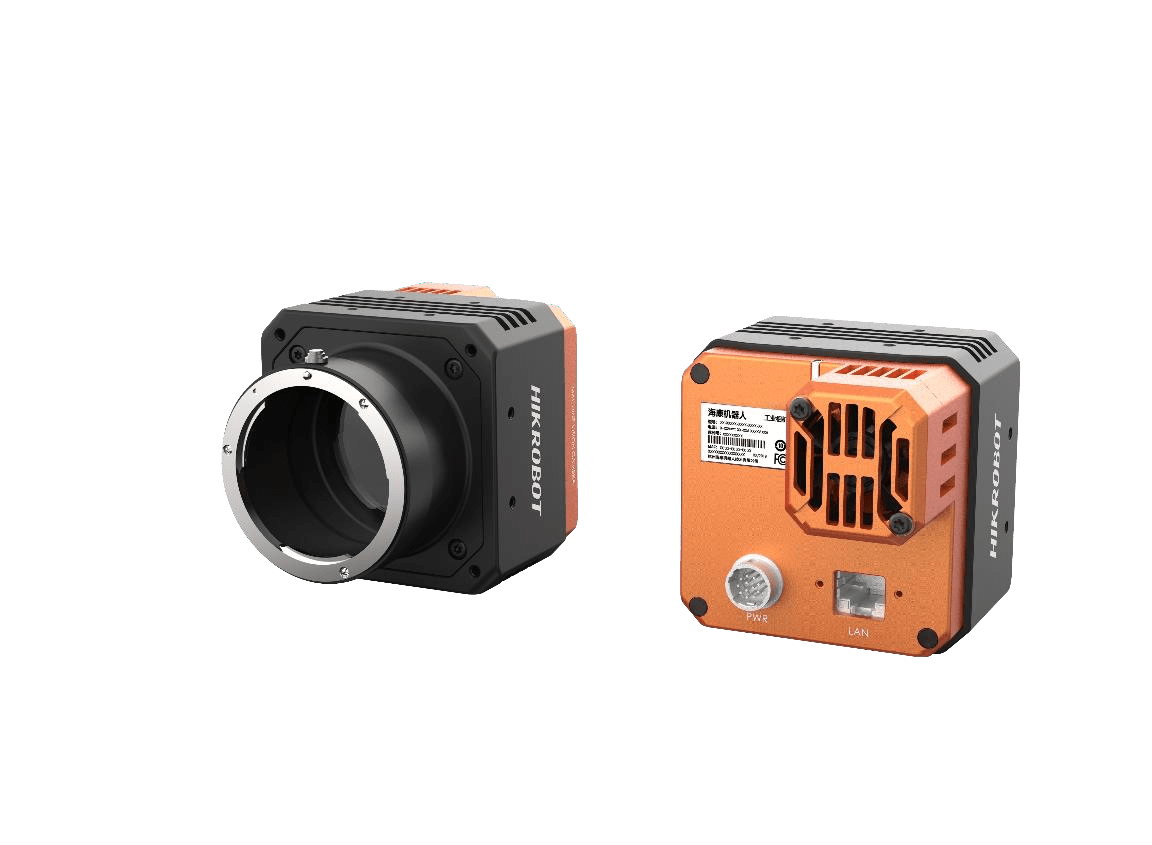

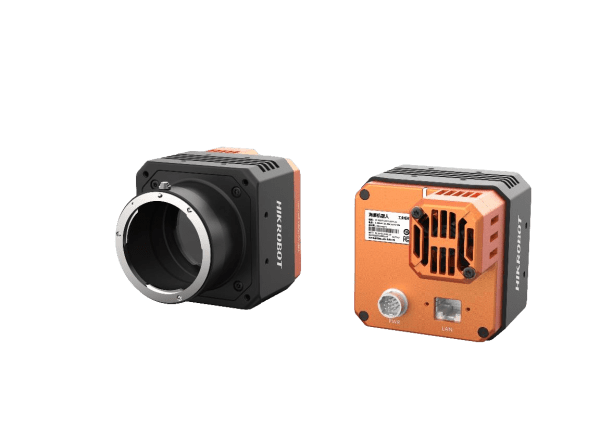

| 3100 万像素 CMOS 千兆以太网工业面阵相机 | |||
| 性能 | |||
| 传感器类型 | CMOS，全局快门 | ||
| 传感器型号 | Sony IMX342 | ||
| 像元尺寸 | 3.45 µm × 3.45 µm | ||
| 靶面尺寸 | 22.3 mm × 16.7 mm | ||
| 分辨率 | 6464 × 4852 | ||
| *大帧率 | 3.9 fps @6464 × 4852 | ||
| 动态范围 | 73 dB | ||
| 信噪比 | 40 dB | ||
| 增益 | 0 dB ~ 24 dB | ||
| 曝光时间 | 超短曝光模式：3 us ~ 33 us
正常曝光模式：36 us ~ 2 s |
超短曝光模式：3 us ~ 33 us
正常曝光模式：36 us ~ 10 s |
|
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | ||
| 黑白/彩色 | 黑白 | 彩色 | |
| 像素格式 |
Mono 8/10/10p/12/12p |
Mono 8/10/12
Bayer RG 8/10/10p/12/12p YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8 |
|
| Binning | 支持 1 × 1，2 × 2 | 支持 1 × 1，2 × 2，4 × 4 | |
| 下采样 | 支持 1 × 1，2 × 2 | 支持 1 × 1，2 × 2，4 × 4 | |
| 镜像 | 支持水平镜像，垂直镜像 | ||
| 缓存容量 | 512MB | ||
| 电气特性 | |||
| 数据接口 | Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s） | ||
| 数字 I/O | 12-pin Hirose 接头提供电源及 I/O：1 路光耦隔离输入(Line0)，1 路光耦隔离输出
(Line1)，1 路双向可配置非隔离 I/O（Line2），1 路 RS-232 |
||
| 供电 | 电压范围 9 ~ 24 VDC | ||
| 典型功耗 | ＜9 W@12 VDC | ||
| 结构 | |||
| 镜头接口 | M58 口，光学后焦 11.48 mm
F 口，光学后焦 46.5 mm |
||
| 外形尺寸 | M58 口，带风扇：74 mm × 74 mm × 74.3 mm
F 口，带风扇：74 mm × 74 mm × 80.1 mm |
||
| 重量 | M58 口，带风扇：约 550 g
F 口，带风扇：约 600 g |
||
| IP 防护等级 | IP40（正确安装镜头以及线缆的情况下） | ||
| 温度 | 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃ | ||
| 湿度 | 20% ~ 95%RH 无冷凝 | ||
| 一般规范 | |||
| 软件 | MVS 或第三方支持GigE Vision 协议软件 | ||
| 操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及MacOS 64bits | ||
| 协议/标准 | GigE Vision V2.0，GenICam | ||
| 认证 | CE，FCC，RoHS，KC | ||
